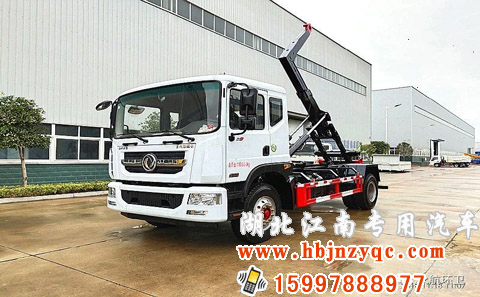

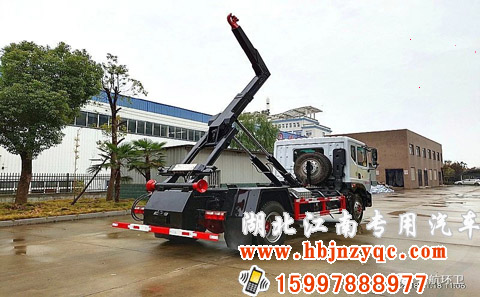

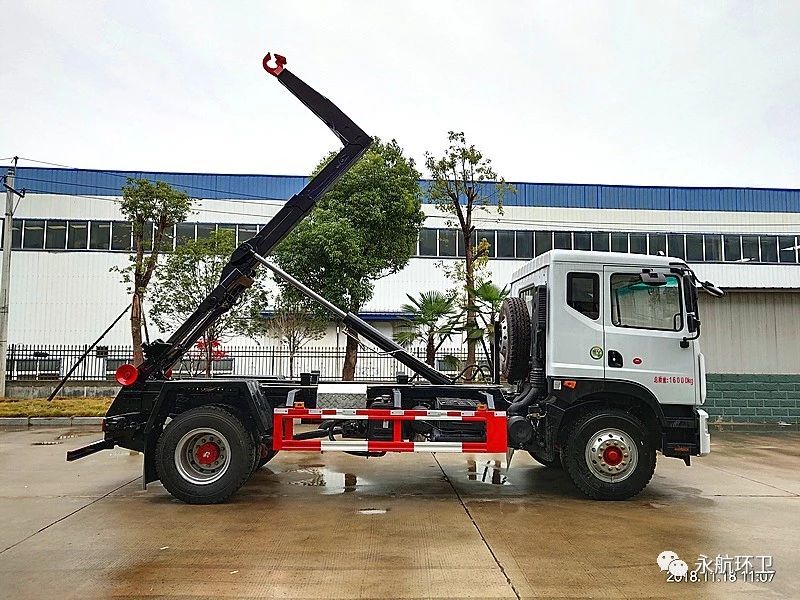

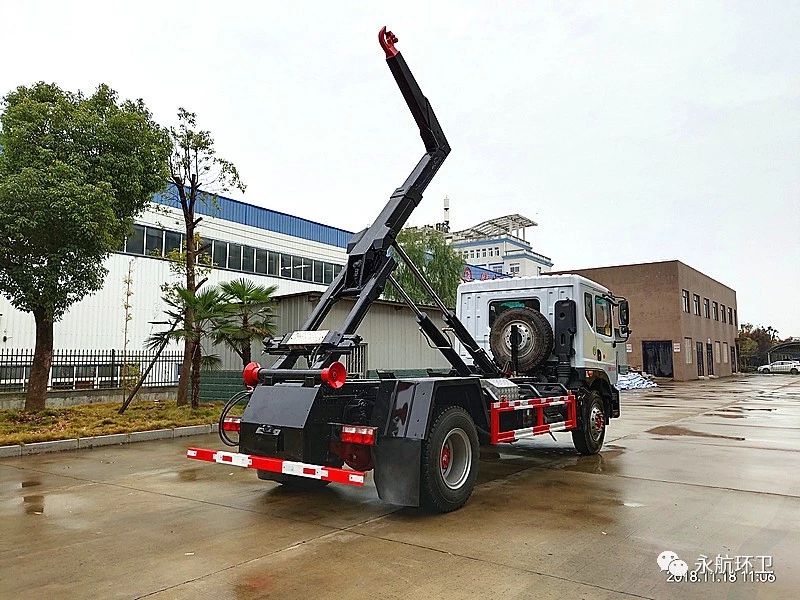

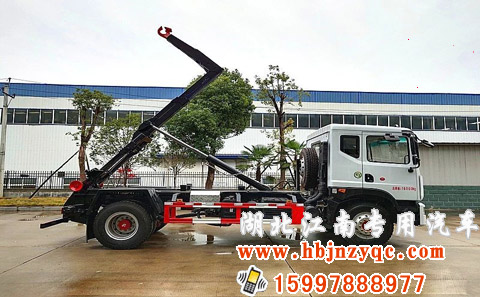

SZD5166ZXXE5型車廂可卸式垃圾車 發動機參數 | |||
發動機型號 | 發動機生產企業 | 排量 | 功率 |
YC4EG170-50 YC4EG185-50 ISB210 50 ISB180 50 ISD160 50 YC4S160-50 YC6JA180-50 |
廣西玉柴機器股份有限公司 廣西玉柴機器股份有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 廣西玉柴機器股份有限公司 廣西玉柴機器股份有限公司 |
4730 4730 5900 5900 4500 3767 6870 |
125 136 155 132 118 118 132 |
SZD5166ZXXE5型車廂可卸式垃圾車 底盤參數 | |||
底盤型號: | EQ1161LJ9BDE | 燃油種類: | 柴油 |
軸 數: | 2 | 前 輪 距: | 1858,1949,1923,1891 |
軸 距: | 3950,4500,4700,5200,5600 | 后 輪 距: | 1806,1865 |
輪 胎 數: | 6 | 輪胎規格: |
9.00R20,10.00R20
|
SZD5166ZXXE5型車廂可卸式垃圾車 產品主要技術資料 | |||
產品名稱: | SZD5166ZXXE5型車廂可卸式垃圾車 | 外型尺寸: | 7350,7150,6600×2500×3200,2885 |
底盤型號: | EQ1161LJ9BDE | 貨廂尺寸: | ×× |
前排乘客: | 3 | 額定載客(人): | |
總 質 量 : (kg) | 16000 | 接近/離去角(° ) | 19/18 |
額定質量: (kg) | 8800,9200 | 前懸/后懸: | 1230/1420 |
整備質量:(kg) | 7005,6605 | 最高車速(km/h): | 90 |
排放標準: | GB17691-2005國Ⅴ,GB3847-2005 | ||
整車說明: | 軸距/整車長/整備質量對應關系為:4700/7350/7005,4500/7150/7005,3950/6600/6605.側后防護采用Q235材質焊接連接,后部防護斷面尺寸:50×120,后部防護離地高度:450.安裝具有衛星定位功能的行駛記錄儀.ABS系統生產廠家,型號 :焦作博瑞克控制技術有限公司,J ABS.發動機YC4EG170-50,YC4EG185-50,ISB180 50,ISD160 50,ISB210 50,YC4S160-50油耗值為25.2,25.3,27.8,26.3,26.5,26.6. |
起重能力 |
T |
16 |
鉤心高度 |
mm |
1570 |
箱體軌道外寬 |
mm |
1060 |
箱體軌道凈空高度 |
mm |
≥150 |
箱體鎖緊方式 |
外部鎖緊 |
|
鎖緊鉤到拉臂鉤中心距 |
mm |
3815 |
箱體拉桿直徑 |
mm |
50 |
拉桿偏距 |
mm |
270 |
鉤環中心到后滾輪中心距 |
mm |
4100 |
伸縮臂行程 |
mm |
900 |
液壓油泵 |
長源 |
|
多路換向閥 |
中梅 |
|
油缸 |
國內知名品牌(進口密封圈) |
|
液壓系統最大壓力 |
MPa |
18 |
其他 |
帶后滾輪支撐,駕駛室集中控制 |
|
控制方式 |
手動/自動 |
性能能描述:
1、該車的特點是一車能配多個垃圾箱,能實現一車與多個垃圾箱聯合循環作業運輸,充分提高了車輛的運輸能力。整車具有結構簡單、操作方便、裝卸效率高、機械自動化程度高、節省人力的優點。拉臂系統可以將箱體自如落到地面進行垃圾裝載,然后將箱體從地面上平穩提升到車輛上,通過拉臂上裝系統鎖緊箱體來完成運輸、舉升箱體、卸料全過程。該車型與全封閉壓縮垃圾站配套使用,杜絕了二次污染,具有很好的環保性。
2、工作原理:該系統完全通過電-液系統來控制。所需的動力由車輛發動機、變速箱、取力器來完成液壓轉換。通過換向閥,可以實現舉箱、提箱、落箱以及箱體鎖緊等功能。
3、上裝結構:主要由拉臂鉤總成、液壓系統、液壓鎖緊總成、電液操作系統組成。液壓系統主要由操縱閥、油缸、油管、油箱等組成;主要配件采用國內知名品牌;操作系統組成。操作系統有兩套系統,其中駕駛室外一套手動操作。駕駛室內一套電控操作系統。
4、裝卸廂體操作方式:
從地面提起垃圾箱
(1)將車輛停放至箱體正前方約3米處。
(2)打開取力器。駕駛室內操作按鈕控制取力器開關。
(3)將液壓箱體鎖緊裝置,通過操作手柄推至收回位置。
(4)翻轉舉升臂,使得拉鉤可以插入到箱體吊環下方。
(5)將車輛慢慢向后倒車(直到拉鉤與箱體吊環相連接),如有必要,可以對拉鉤高度進行調節使其處于最佳位置。
(6)通過操控舉升臂上下來提起箱體。精確操控多路閥以確保該動作盡可能平穩。當舉升臂架到達水平位置后,即箱體平穩落到副車架上后,操作手柄回到中位,停止操作。
(7)啟動液壓箱體鎖緊裝置。將箱體與底架可靠鎖止。
(8)關閉取力器。
將垃圾箱從車上放下
(1)將車輛停放至箱體放置區域的正前方。
(2)打開取力器。駕駛室內操作按鈕控制取力器開關;
(3)啟動液壓箱體鎖緊裝置。將箱體與底架徹底分離;
(4)通過操控舉升臂上下運動來落下箱體。精確操控多路閥以確保該動作盡可能平穩。對于不帶滾輪的箱體,請保持車輛處于非制動狀態,以使得箱體能將車輛向前推。
(5)當箱體底部快要接觸地面時,請降低落箱速度。此時拉鉤應自動釋放箱體。
(6)將車輛向前行駛一段很短的距離,時拉鉤完全脫離箱體.
(7)將舉升臂回位,直到系統閉合。
(8)關閉取力器。
舉升垃圾箱卸料
(1)將車輛停放至箱體翻轉區域的正前方。
(2)打開取力器。駕駛室內操作按鈕控制取力器開關;
(3)請檢查并確保拉臂鉤已向前滑動到極限位置,以確保舉升臂與舉升架完全結合。
(4)啟動液壓箱體鎖緊裝置,將箱體與底架可靠鎖止。
(5)將箱體舉升到必要高度。一旦達到最大舉升角度,用于控制舉升的卸荷閥會自動打開。
(6)在舉升完成后,操縱系統落回,直到系統閉合。
(7)關閉取力器。
