JDF5171GXFPM70/E6型泡沫消防車 發動機參數 | |||
發動機型號 | 發動機生產企業 | 排量(ml) | 功率(kw) |
B6.2NS6B230 | 東風康明斯發動機有限公司 | 6200 | 169 |
JDF5171GXFPM70/E6型泡沫消防車 底盤參數 | |||
底盤型號: | EQ1185DJ9CDF | 燃油種類: | 柴油 |
軸 數: | 2 | 前 輪 距(mm): | 1923,1931 |
軸 距(mm): | 4700 | 后 輪 距(mm): | 1865 |
輪 胎 數: | 6 | 輪胎規格: |
295/80R22.5,10.00R20
|
JDF5171GXFPM70/E6型泡沫消防車 產品主要技術資料 | |||
產品名稱: | JDF5171GXFPM70/E6型泡沫消防車 | 外型尺寸(mm): | 8400×2520×3520 |
底盤型號: | EQ1185DJ9CDF | 貨廂尺寸(mm): | ×× |
前排乘客: | 3+3 | 額定載客(人): | |
總 質 量 : (kg) | 16800 | 接近/離去角(° ) | 19/12 |
額定質量: (kg) | 6800 | 前懸/后懸(mm): | 1260/2440 |
整備質量:(kg) | 9550 | 最高車速(km/h): | 95 |
排放標準: | GB3847-2005,GB17691-2018國Ⅵ | ||
整車說明: | ABS型號:J ABS,ABS/ASR-24V-4S/4M;ABS生產企業:焦作博瑞克控制技術有限公司,襄陽東風隆誠機械有限責任公司;所用材料材質、連接方式以及后部防護裝置的主要尺寸參數(斷面尺寸和離地高度):整體式側防護結構,后防護裝置材料:Q235,截面尺寸:120×120mm,與車輛連接方式:螺栓連接,后防護離地高度:470mm;專用功能及裝置:主要專用裝置有消防泵,消防炮;其他說明:罐體總容積為6.765立方米,水罐容積:5.0立方米,水罐尺寸:2730×1420×1350mm;泡沫液罐容積:1.765立方米,泡沫液罐尺寸:960×1420×1350mm; |
一、整車參數:
二、 上裝參數:

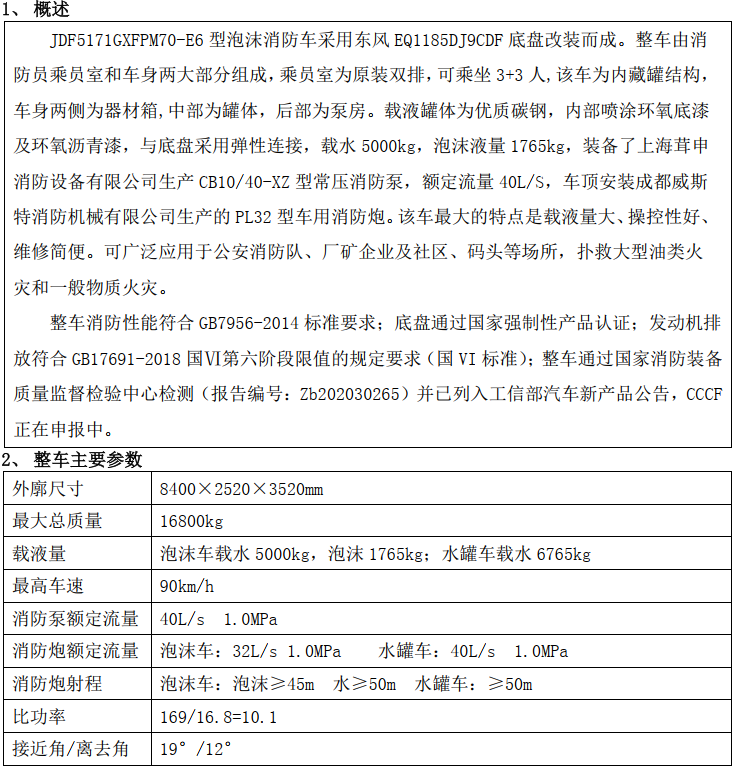

1、整車描述

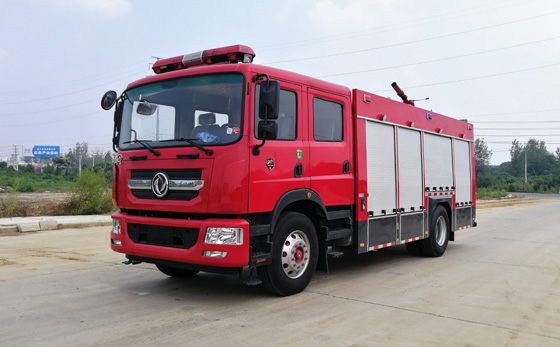

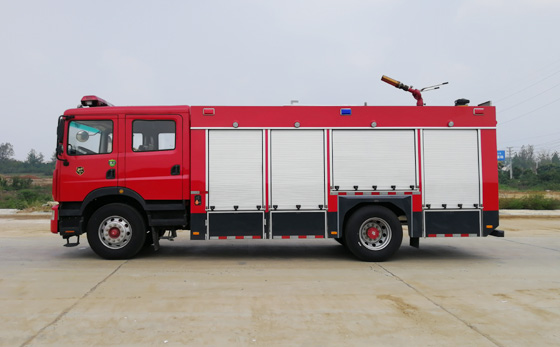

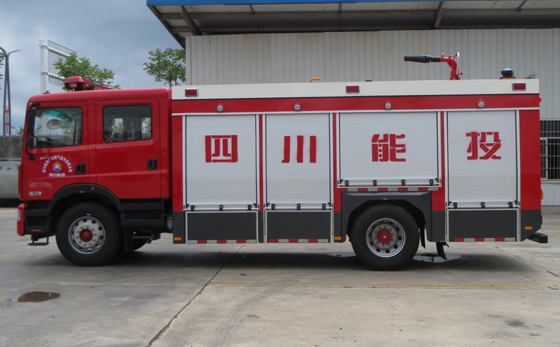

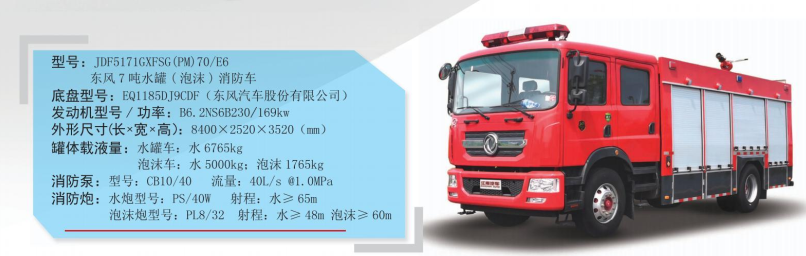

JDF5171GXFPM70-E6型泡沫消防車采用東風EQ1185DJ9CDF底盤改裝而成。整車由消防員乘員室和車身兩大部分組成,乘員室為原裝雙排,可乘坐3+3人,該車為內藏罐結構,車身兩側為器材箱,中部為罐體,后部為泵房。載液罐體為優質碳鋼,內部噴涂環氧底漆及環氧瀝青漆,與底盤采用彈性連接,載水5000kg,泡沫液量1765kg,裝備了上海茸申消防設備有限公司生產CB10/40-XZ型常壓消防泵,額定流量40L/S,車頂安裝成都威斯特消防機械有限公司生產的PL32型車用消防炮。該車最大的特點是載液量大、操控性好、維修簡便?蓮V泛應用于公安消防隊、廠礦企業及社區、碼頭等場所,撲救大型油類火災和一般物質火災。
整車消防性能符合GB7956-2014標準要求;底盤通過國家強制性產品認證;發動機排放符合GB17691-2018國Ⅵ第六階段限值的規定要求(國VI標準);整車通過國家消防裝備質量監督檢驗中心檢測(報告編號:Zb202030265)并已列入工信部汽車新產品公告,CCCF已下發.

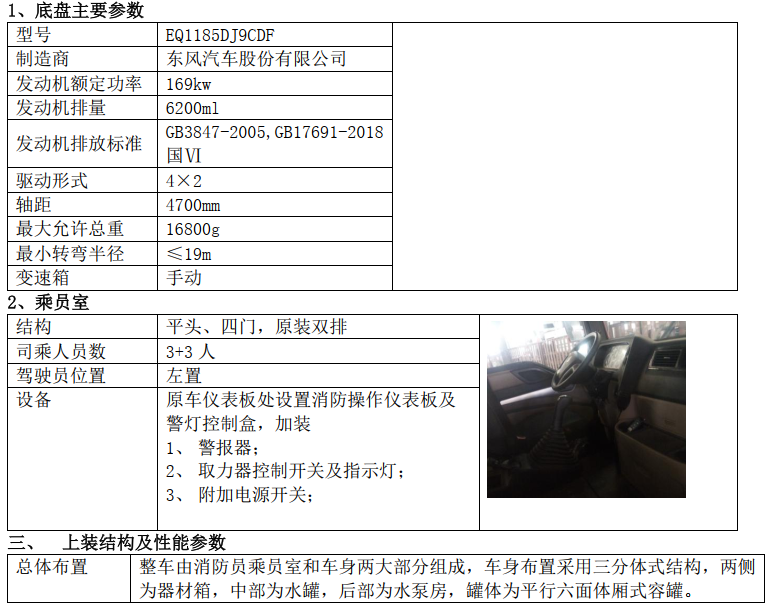

2、乘員室
采用平頭、四門,改制雙排結構,3+3座,左舵,原車儀表板處設置消防操作儀表板及警燈控制盒,加裝警報器、取力器控制開關及指示燈、附加電源開關。
3、上裝結構
①整車 整車由消防員乘員室和車身兩大部分組成,車身布置采用內藏罐式結構,左右兩側為器材箱,中部為水罐,器材箱后部為泵房。所有碳鋼型材及板材均采用酸洗磷化處理防銹蝕,所有零部件、標準件均采用電鍍、電泳等表面表面處理工藝。所有切割件均采用激光切割機切割,保證零件精度。
②主框架 主框架結構采用優質方管焊接,外裝飾板采用碳鋼板焊接,車頂防滑,可行走。

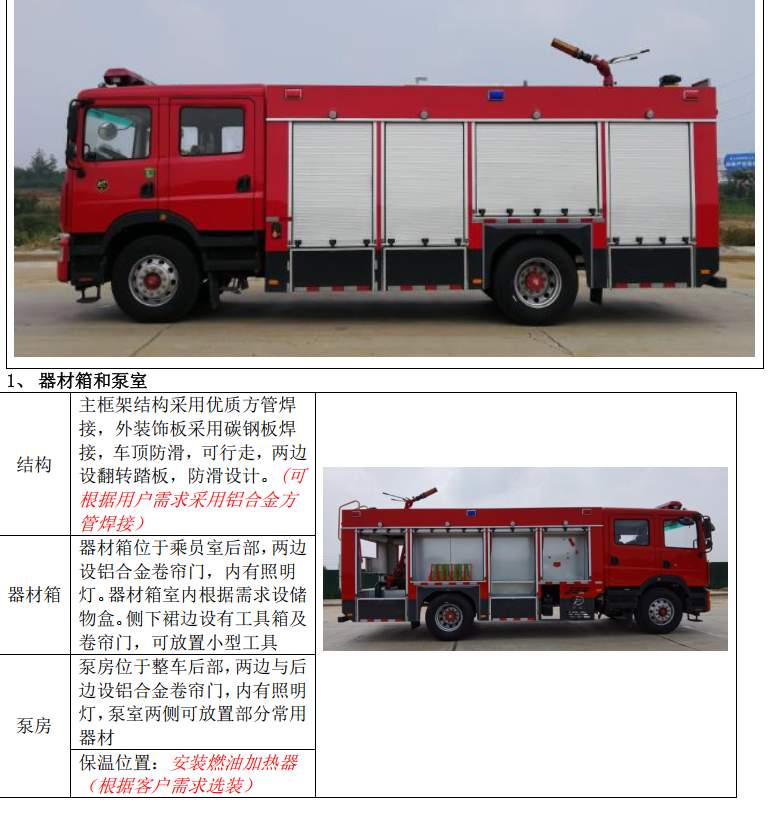

③器材箱 器材箱位于乘員室后部,兩邊設鋁合金卷簾門,內有照明燈。器材箱室內根據需求設儲物盒。
④泵房 泵房位于整車后部,兩邊與后邊設鋁合金卷簾門,內有照明燈,泵室兩側可放置部分常用器材。

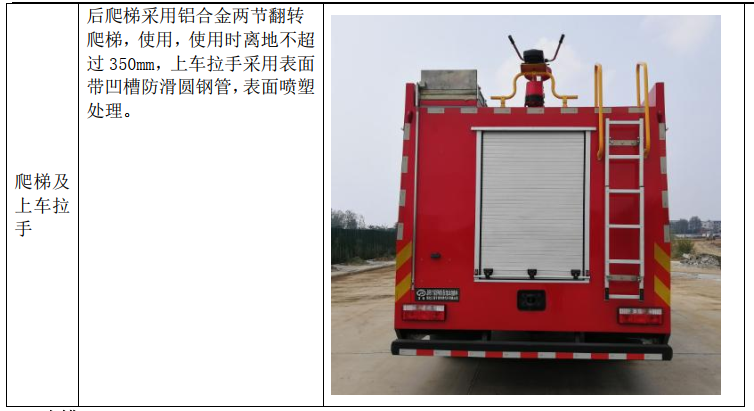

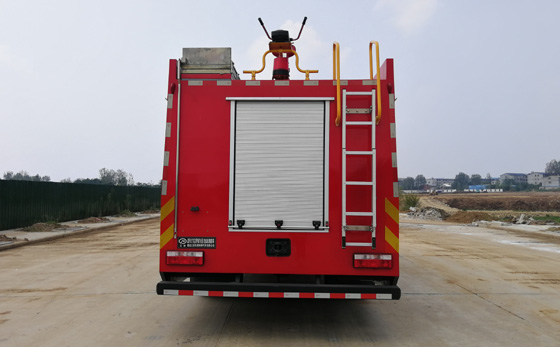

⑤爬梯及上車拉手 后爬梯采用鋁合金兩節翻轉爬梯,使用,使用時離地不超過450mm,上車拉手采用表面帶凹槽防滑圓鋼管,表面噴塑處理。

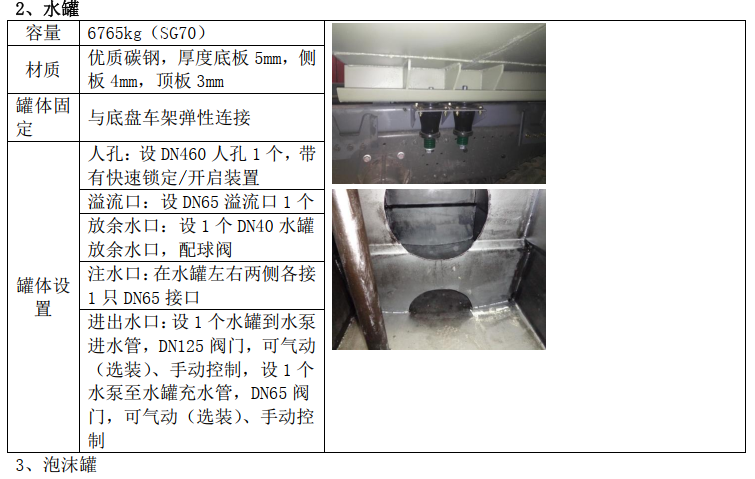

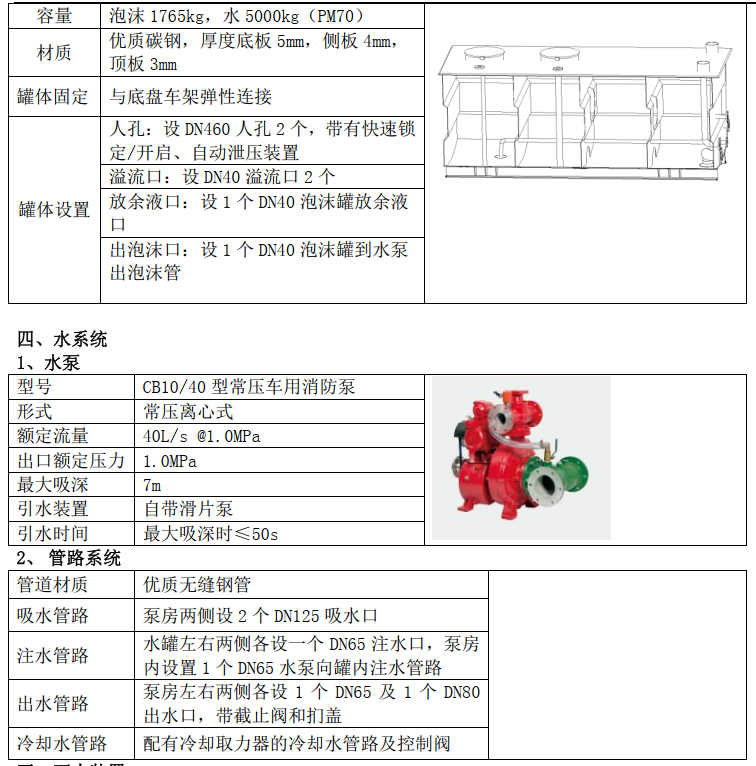

⑥水罐 優質碳鋼,厚度為3mm,總容量5000L。內藏式罐體,內設縱、橫防浪板,中間開有人孔,封頭、側板、隔板均有增加強度的梯形折筋,頂板采用角鐵加強,水罐能承受0.1 MPa 的靜水壓力,經0.1 MPa 靜水壓強度試驗,罐體兩側面不出現明顯殘余變形,整體防銹蝕處理。與底盤車架彈性連接。人孔:設直徑460mm人孔1個,帶有快速鎖定/開啟裝置。溢流口:設DN65溢流口1個。放余水口:設1個DN40水罐放余水口,配球閥。注水口:在水罐左右兩側各接1只DN65接口,進出水口:設1個水罐到水泵進水管,DN100閥門,手動控制,設1個水泵至水罐充水管,DN65閥門,手動控制。
⑦水泵、水炮及管路
采用低壓離心式CB10/40-RS型低壓車用消防泵,額定流量40L/s @1.0MPa,出口壓力1.0MPa,最大吸水深度7M,活塞式真空泵,最大吸水時間≤50s。

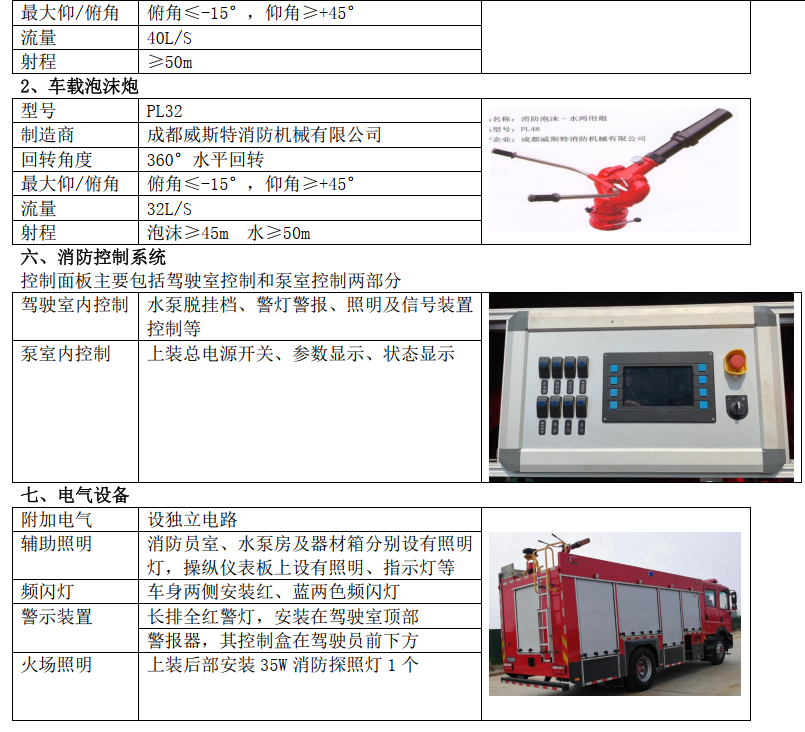

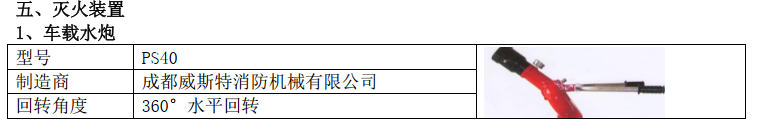

采用PS40W消防炮,俯角≤-15°,仰角≥+60°,流量30L/S,射程≥65m
